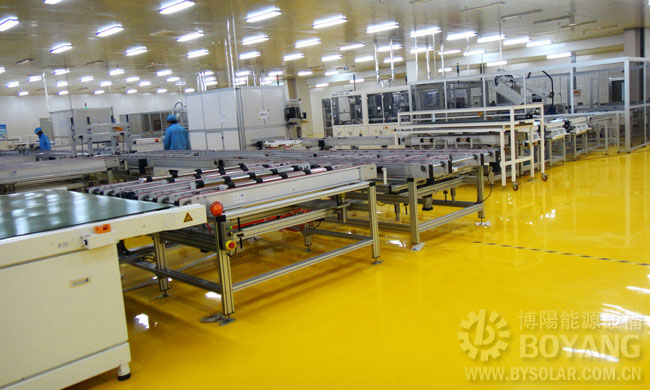

輸送機為頂升輸送到固定位置然后降到橫向輸送到排版輸送機指定的位置。橫向輸送為四個輸送導軌，縱向輸送為兩個輸送導軌加輔助支撐流利條。

橫向輸送由伸縮六方傳動軸通過萬向節直接與馬達相連，同步輪與導軌，導軌與直線滑軌機架等安裝調節與進料鋪設輸送機相同。該輸送機通過托輪導向，從底部繞過縱向輸送機構，給縱向輸送留有足夠的輸送空間而且還不會影響橫向的輸送。

縱向輸送由光軸直接與傳動馬達相連，通過同步輪固定座板將傳動同步輪與傳動機構，從動同步輪與從動軸固定在兩條導軌上。在將兩根導軌兩側中間部分分別固定在折彎的鋼板上，通過鋁型材將其固定在厚鋼板上，在鋼板底部裝有四根導住，在機架中間底部固定的鋼板上裝有四個線性軸承使之與它配合，再將兩側的前端和后端分別固定在焊接的支架上，支架底部安裝兩個線性導住與機架底部固定的線性軸承與之配合導向，使之頂升輸送時穩定可靠不會發生顫抖晃動。通過在底板上安裝汽缸，用浮動接頭使桿徑與上面鋼板相聯，通過汽缸伸縮運動來實現縱向輸送機構的升降移動。
